Haproxy-Emqx-SSL实现负载均衡与加密

团队内部使用Docker+Haproxy+SSL+Emqx搭建MQTT集群,一直没搞成功。写篇文章记录下整个搭建过程,方便以后查询。主要使用的方案是通过Haproxy实现Emqx负载均衡,使用自建SSL保证数据安全,使用Docker保证快速搭建,迁移等。

生成CA证书

首先生成一个CA机构证书,主要用来给服务证书签名用的

1
2
3
4
5
6
7
8
9
10
openssl
openssl genrsa -out ca.key 2048
## 输入密码
openssl rsa -in ca.key -out ca.key
## 输入密码
## 使用私钥生成CA证书
openssl req -new -x509 -key ca.key -out ca.crt -days 65536
## 这个证书ca.crt有的又称为"根证书",因为可以用来认证其他证书
## 生成合并的pem文件
cat ca.crt ca.key | tee ca.pem

生成服务端证书

生成Haproxy证书,保证TCP连接数据安全

1
2
3
4
5
6
7
8
## 生成自己网站的密钥server.key
openssl genrsa -out server.key 2048
## 生成证书请求文件
openssl req -new -key server.key -out server.csr
## 使用虚拟的CA认证机构的证书ca.crt,来对自己服务的证书请求文件server.csr进行处理,生成签名后的证书server.crt
openssl x509 -req -in server.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out server.crt -days 65535
## 生成公钥及私钥的pem文件
cat server.crt server.key | tee server.pem

安装Haproxy

Haproxy是高可用代理软件,它是一种比较流行的开源软件,基于TCP(四层)/HTTP(七层)协议的负载均衡代理解决方案,可以在Linux、FreeBSD等平台下运行,常见于跨多个服务器,比如:web、应用程序、数据库、MQ消息队列、MC数据库等等。通过多个Haproxy服务来提高服务的性能和可靠性。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
sudo apt install haproxy
vim /etc/haproxy/
global
log 127.0.0.1 local0
log 127.0.0.1 local1 notice
chroot /var/lib/haproxy
stats socket /run/haproxy/admin.sock mode 660 level admin expose-fd listeners
stats timeout 30s
user haproxy
group haproxy
daemon

# Default SSL material locations
#ca-base /etc/ssl/certs
#crt-base /etc/ssl/private

# See: https://ssl-config.mozilla.org/#server=haproxy&server-version=2.0.3&config=intermediate
#ssl-default-bind-ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES256-GCM-SHA384
#ssl-default-bind-ciphersuites TLS_AES_128_GCM_SHA256:TLS_AES_256_GCM_SHA384:TLS_CHACHA20_POLY1305_SHA256
#ssl-default-bind-options ssl-min-ver TLSv1.2 no-tls-tickets

defaults
log global
mode tcp
#option httplog
option tcplog
option http-server-close
option dontlognull

timeout connect 300000
timeout client 300000
timeout server 300000
timeout check 300000
retries 3
#最大连接数10W
maxconn 100000
errorfile 400 /etc/haproxy/errors/400.http
errorfile 403 /etc/haproxy/errors/403.http
errorfile 408 /etc/haproxy/errors/408.http
errorfile 500 /etc/haproxy/errors/500.http
errorfile 502 /etc/haproxy/errors/502.http
errorfile 503 /etc/haproxy/errors/503.http

listen stats
mode http
bind *:7070
option httplog #启用日志记录HTTP请求,默认haproxy日志记录是不记录HTTP请求
stats enable # 启用状态统计报告
stats refresh 30s # 统计页面自动刷新时间
stats hide-version # 隐藏统计页面上HAProxy的版本信息
stats show-node
stats auth admin:admin # 设置统计页面用户名和密码设置
stats uri /haproxy?stats #定义统计页面的URL,默认为/haproxy?stats
stats admin if TRUE #如果认证通过就做管理功能,可以管理后端的服务器
stats realm “LOGIN” #登陆页面提示信息
#浏览器访问 http://localhost:8080/haproxy?stats 即可看到控制面板

backend backend_emqx_tcp
mode tcp
balance roundrobin
server emqx_node_1 127.0.0.1:1883 check inter 10000 fall 2 rise 5
server emqx_node_2 127.0.0.1:1884 check inter 10000 fall 2 rise 5
server emqx_node_3 127.0.0.1:1885 check inter 10000 fall 2 rise 5
#frontend frontend_emqx_tcp
# bind *:1883
# option tcplog
# mode tcp
# default_backend backend_emqx_tcp
frontend frontend_emqx_tls
bind *:8884 ssl crt /home/ubuntu/cert/server.pem
#bind *:8884
option tcplog
mode tcp
default_backend backend_emqx_tcp

#http配置
#frontend balancer
# bind 0.0.0.0:1883
# default_backend web_backends
#backend web_backends
# balance roundrobin
# 启动了 10个容器 进行web测试,
# server server1 192.168.8.14:80 check

主要看frontend中的证书配置和backend中的轮询负载均衡即可,这里我们使用1883,,1884,,1885搭建伪集群。而Emqx的搭建可以看我另外一篇文章
emqx集群搭建及nginx负载均衡

测试

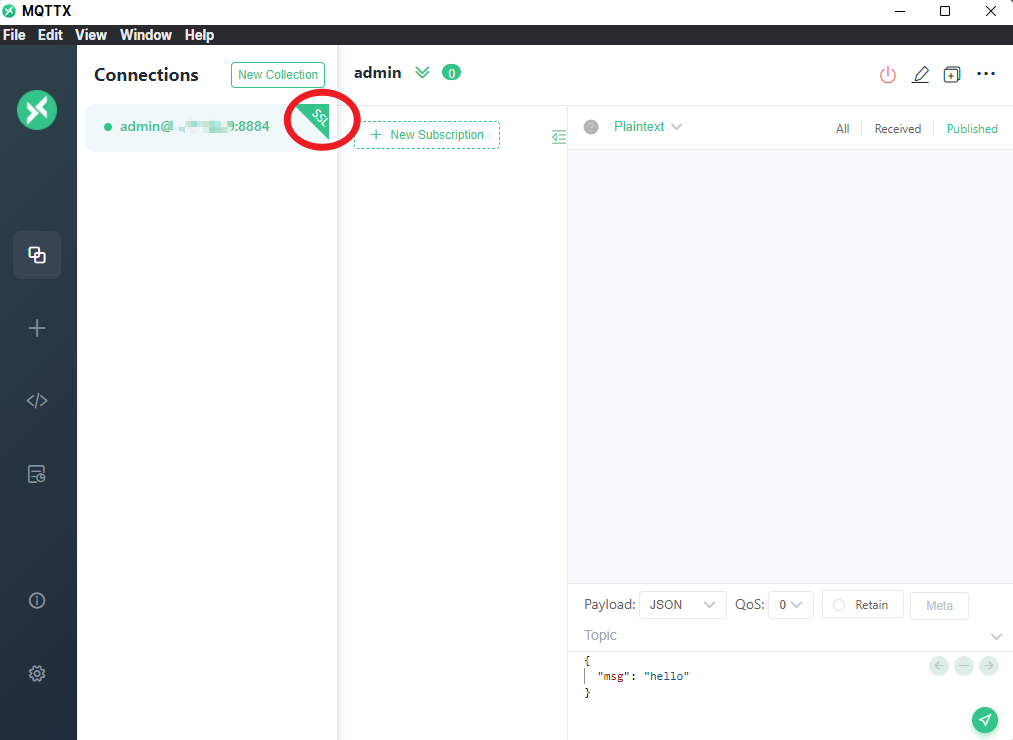

我们将生成的server.crt文件放到本地,使用mqttx连接,ssl mqttx连接成功,如下所示
